 YT-019-400A安裝和配置 訂購時，請和服務人員詳細了解，符工：13423669756. 1、主要配置 名稱 | 無油空壓機 | 儲氣罐 | 儲氣罐 | 冷干機 | 吸附干燥機 | 制氧機 | 臭氧機 | 高效自動過濾器 | 型號 | WW-1.5/7 | 0.3m3 | 0.6m3 | 10P | 10P | HY-80L | YT-021 | M-24(Q/P) | 數量 | 1臺 | 1個 | 1個 | 1臺 | 1臺 | 1臺 | 1臺 | 2個 |

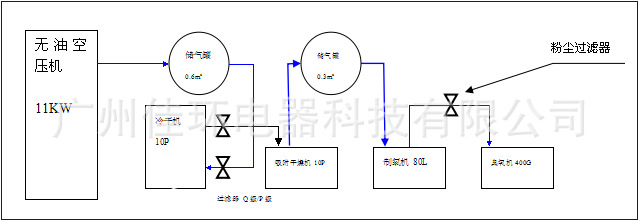

2、組裝示意圖（占地空間：長500*寬150*高209cm）
臭氧系統配置如下：
3、無油空壓機 型號 | 額定電壓 | 額定功率 | 額定壓力力 | 最大排氣量 | 出氣口徑 | 重量 | 外形尺寸 |
WW-1.5/-7 | 380V/50HZ | 11KW | 0.7MPa | 1.5M3/min | DN20 | 80kg | 1200*650*1200 |
4、儲氣罐 型號 | 容量 | 尺寸 | 重量 | 設計壓力 | 進出氣口徑 | 設計溫度 | HY-600L | 600L | Φ65*209cm | 156KG | 0.84Mpa | 1.5寸 | 150℃ |
5、儲氣罐 型號 | 容量 | 尺寸 | 重量 | 設計壓力 | 進出氣口徑 | 設計溫度 | HY-300L | 300L | Φ65*172cm | 75KG | 0.84Mpa | 1.5寸 | 150℃ |
6、冷凍式干燥機 型號 | 額定電壓 | 額定功率 | 處理風量 | 空氣出入口徑 | 使用條件極限 | 壓力露點 | 重量 | 外形尺寸 | 10P | 220V/50HZ | 500W | 1.5M3/Min | 1寸 | A、入口溫度≦78℃ B、周?chē)鷾囟权Q38℃ C、空氣壓力10kg/cm2 (超壓力接受特殊訂制）(備注:10kg/cm2=1.0mp | 2℃～10℃ | 40KG | 70*40*68cm |
7、吸附干燥機 型號 | 額定電壓 | 額定功率 | 處理風量 | 空氣出入口徑 | 使用條件極限 | 壓力露點 | 重量 | 外形尺寸 | 10P | AC-220V/50HZ | 25W | 1.5M3/Min | DN20 | ⑴、工作壓力：0.6-1.0MPa.⑵、空氣入口溫度≦45℃. | -20℃～-70. | 80KG | 600*350*1720 |
8、制氧機 型號 | 額定電壓 | 額定功率 | 輸入氣壓 | 輸出氣壓 | 重量 | 外形尺寸 | 輸入口徑 | 輸出氣量 | 氧氣濃度 | HY-80L | AC-220V/50HZ | 35W | 0.4Mpa | 0.3Mpa | 125kg | 85*60*185 | 1寸 | 80L/Mil | ≥90% |
9、臭氧機 型號 | 額定電壓 | 額定功率 | 輸入氣壓 | 輸入氣量 | 重量 | 外形尺寸 | 輸出口徑 | 輸出產量 | HY-021 | AC-220V/50HZ | 4000W | 0.3Mpa | 80L/Mil | 75KG | 70*75*143 | Φ10mm | 400g/h |

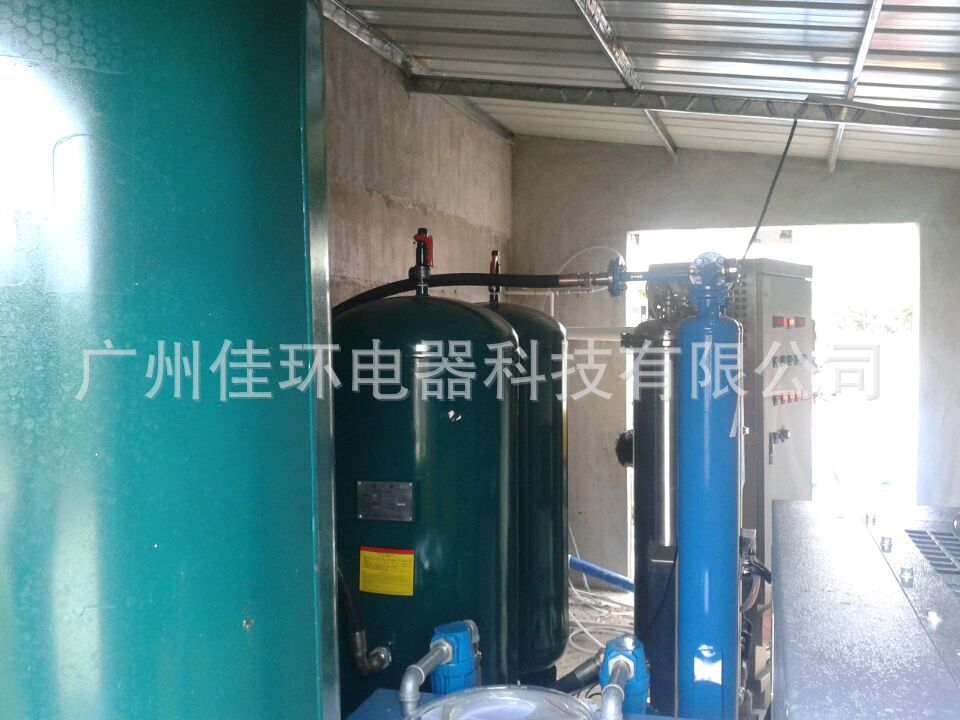

10、機器現場圖
|
