常見的噴嘴噴霧形狀為，柱狀，實心錐形，空心錐形，扇形等。按照噴嘴的基本構造，簡單的我們分為單流體和雙流體噴嘴，也就是單靠液壓噴霧的單流體及混合一體（氣體）的二流體兩種，二流體也有雙氣體和單液體，一液體和一氣體組合。就目前簡單的幾款單流體霧化形狀做以下簡析。

扇型噴嘴的噴霧成型原理

扇形噴霧的核心理論是膜狀分裂，從高壓的噴嘴中向大氣（滴壓）噴射的話，一體會形成薄膜狀，變薄的膜由于震動，首先會變成板狀，然后不安定的板狀會由于液的表面張力影響成為柱狀，然后被扯開，成為液滴。這稱為膜狀分裂。而粒子徑會因壓力改變而有所變化。由于噴孔部分的貓眼構造及遶射構造，于是，扇型噴霧狀形成。也有個例是靠沖擊形成扇形面，出水孔出來的水柱然后通過傾斜面的沖擊從而形成斜面扇形。

常用的就是普通扇形噴嘴，窄角、廣角扇形噴嘴（斜面扇形），夾扣噴嘴等。

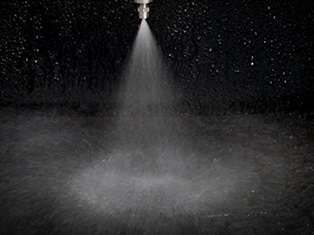

實心錐形噴嘴的噴霧成型原理

實心錐形噴霧的核心理論“內部流道”，流體的一部分經過噴嘴內部的流道時，被強制回旋后噴出，剩下的液體在噴嘴內部直線射出。經由兩者合流后所產生的就是實心錐形噴霧。利用內部X形旋流片通道及精巧的噴孔可以做出精準的噴霧形狀及正確的角度。和其他方式相比可以大幅減低阻塞的問題。也有無葉片（X型旋流片）實心錐形噴嘴，主要是通過內部挖槽，讓水形成一定的旋流，然后再拐角出口噴出，實心效果一般，中間水滴相對效小，但防堵塞效果比有葉片實心效果更好。

常用的實心錐形噴嘴就是：普通實心噴嘴，廣角實心錐形噴嘴，SMP噴嘴，夾扣噴嘴等。

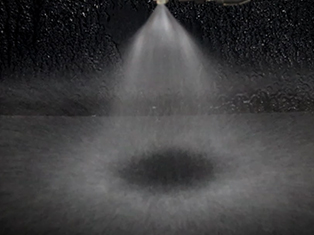

空心錐形噴嘴的噴霧成型原理

空心錐形噴嘴的噴霧狀形成利用離心力的原理，從入口處供給的液體流入旋回室，利用漩渦離心力使液體擴散后從噴孔噴出，形成吊鐘式-空心錐形-的液膜。成為圓環式的噴霧形狀。原理就像是將水放進容器中，將容器旋轉后，水會集中到容器壁，而中心成為空洞狀一樣。

常用的就是普通空心錐形噴嘴，拐角空心噴嘴，渦流噴嘴，精細霧化噴嘴等。
